ПСС
ПСС

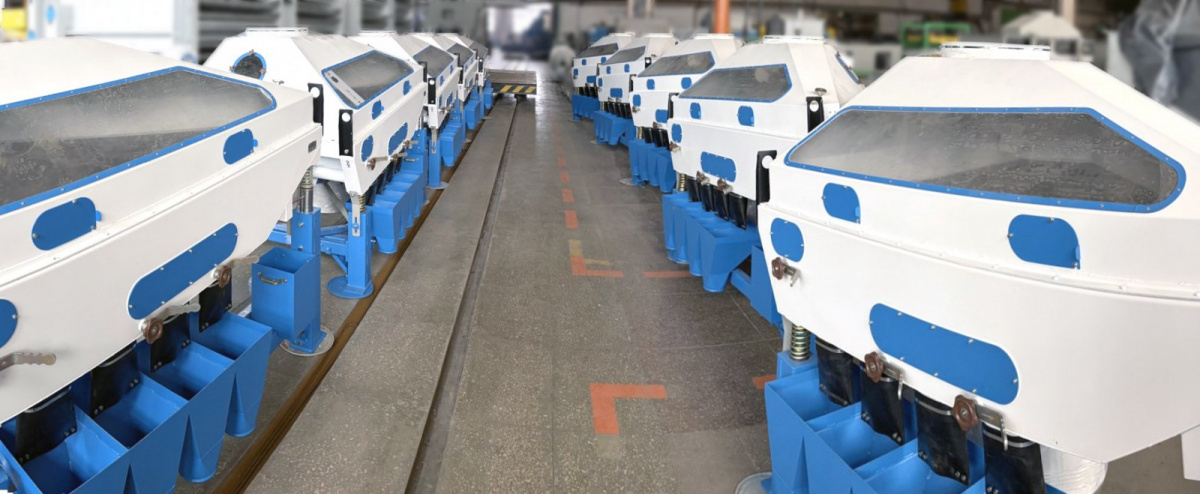

Пневматичний сортувальний стіл марки ПСС призначений для поділу сипучих матеріалів, що мають однакові розміри частинок, але різну питому вагу.



НАЙМЕНУВАННЯ  ПАРАМЕТРА


ЗНАЧЕННЯ

Продуктивність (номінальна), кг/годину

                                                     пшениця

                                                     кукурудза

                                                     гречка


3500

3000

2500

 Частота коливань столу, с-1(кол/хв)

15,6(940)

 Амплітуда коливань столу,  мм

5-6

Призначення виробу

Пневматичний сортувальний стіл марки ПСС (далі - пневмостіл)  призначений для поділу сипучих матеріалів, що мають однакові розміри частинок, але різну питому вагу.


Пневматичний сортувальний стіл марки ПСС виготовляється за 3-ю категорією ГОСТ 15150 в кліматичному виконанні «У» для внутрішнього ринку та експорту в країни з помірним кліматом. При цьому стіл повинен працювати в робочих режимах при температурі від мінус 10 до плюс 40 °С, відносній вологості 80% при середньорічній температурі плюс 15°С, атмосферному тиску від 650 до 800 мм. рт.ст.(86,6÷106,7 кПа).


Основні параметри ПСС

НАЙМЕНУВАННЯ ПАРАМЕТРА

ЗНАЧЕННЯ

Продуктивність (номінальна), кг/годину

                                                     пшениця

                                                     кукурудза

                                                     гречка


3500

3000

2500

 Частота коливань столу, с-1(кол/хв)

15,6(940)

 Амплітуда коливань столу,  мм

5-6

 Кут нахилу деки (столу), градус

                                                    поздовжній

                                                   поперечний

0-8

0-8

Ступінь відділення домішок, %

75…90

Необхідна витрата повітря, м³/хв (м³/год), не більше

140(8400)

Встановлена потужність, кВт



0,74

Габаритні розміри, мм мм:          довжина

                                                      ширина

                                                      висота

2020

1850

2010

Маса, кг, не  більше

540

Пристрій та робота

Пневмостіл складається з таких основних вузлів: станини, кузова, аспіраційної камери, каменевідбірника, деки з металевою сіткою, живильника, регулювальних клапанів. До живильника кріпиться завантажувальний патрубок. До станини прикріплений повітряний клапан з механізмом регулювання витрат повітря, вивантажувальні патрубки, ємність для збору каменів. Стіл і станина пов'язані через механізми регулювання поздовжнього і поперечного нахилу, дозволяють змінювати кут нахилу столу, і деки відповідно, в межах від 0 до 8 градусів в двох площинах. Машина працює за наступною технологічною схемою:


Продукт, що надходить у машину через завантажувальний патрубок, розподіляється по похилій площині деки спеціальним клапаном, який виключає пропускання повітря в машину через завантажувальну трубу. Дека, здійснює поздовжній коливальний рух разом зі столом, обшита металевою сіткою, яка охолоджується повітряним потоком вгору. Рівномірність повітряного потоку забезпечує передбачений для цієї мети розподільчий пристрій. Сортування продукту є результатом вібрації робочої площини, відсмоктування повітря через патрубок з дросельним клапаном і подвійного (поздовжнього і поперечного) нахилу.


Оброблюване в машині насіння розшаровується наступним чином: важкий продукт залишається на сітці деки і, під дією поздовжніх коливань проходить до виходу через патрубок. Легкі частинки спливають під дією повітря і рухаються до бічних сторонах деки, завдяки її поперечному нахилу і розвантажуються через бічні патрубки. Камені рухаються в протилежному напрямку деки, у бік горизонтального клапана з регульованим отвором.


Горизонтальний клапан дозволяє створювати протитічну  циркуляцію повітря регульованої швидкості. Завдяки цій циркуляції відбувається повне відділення зернового продукту від каменів, які розвантажуються в розташовану нижче ємність.


Повітря, що використовується в процесі розшаровування, містить пил і легкі фракції продукту піддається очищенню в циклоні або фільтрі.
