БРД-250
БРД-250

Установка введення рідких компонентів марки  БРД-250 призначена для автоматичного об'ємного дозування рідких компонентів (соняшникова олія тощо) в змішувач на підприємствах по виготовленню комбікормів.



НАЙМЕНУВАННЯ ПАРАМЕТРА

 ЗНАЧЕННЯ
Продуктивність насоса, л/хв

25

Привід насоса:    встановлена потужність, кВт
                             частота обертання, об/хв

2.2
1000

Призначення виробу

Установка введення рідких компонентів марки БРД-250 призначена для автоматичного об'ємного дозування рідких компонентів (соняшникова олія тощо) в змішувач. Установка використовується в складі засобів механізації приготування комбікормів в умовах господарств для збагачення розсипних комбікормів рідкими добавками.


Установка виготовляється по 3-ій категорії ГОСТ 15150 в кліматичному виконанні «У» для внутрішнього ринку та експорту в країни з помірним кліматом. При цьому установка надійно працює в робочих режимах при температурі від мінус 10 до плюс 40°С, відносної вологості 80% при середньорічній температурі плюс 15°С, атмосферному тиску від 650 до 800 мм рт.ст. (86,6÷106,7 кПа).


Установка введення рідких компонентів марки  БРД-250 призначена для автоматичного об'ємного дозування рідких компонентів (соняшникова олія тощо) в змішувач на підприємствах по виготовленню комбікормів.


Основні параметри БРД-250

НАЙМЕНУВАННЯ ПАРАМЕТРА ЗНАЧЕННЯ
Продуктивність насоса, л/хв

25

Привід насоса:    встановлена потужність, кВт
                             частота обертання, об/хв

2.2
1000

Встановлена потужність електронагрівачів, кВт (сумарна), не більше

7,5

Обсяг бака, л

250

Габаритні розміри, мм

1360 х 880 х 950

Вага, кг

210

Установка БРД-250 забезпечує:

  • автоматичне дозування рідин з вимірюванням витрат та разових доз;
  • точність дозування рідин 1-2%;
  • вимірювання сумарних витрат рідин;
  • автоматичне заповнення видаткової ємності;
  • автоматичне регулювання і контроль температури нагрівання рідини в видатковій ємності;
  • контроль рівня рідини в видатковій ємності.

Пристрій і робота

Установка марки БРД-250 складається з рами, на якій змонтований бак з ящиком управління, насос і двигун. Бак оснащений трубопроводом з дозуючим пристроєм, датчиками рівня і температури рідини, патрубками і кранами для заливки і зливу, клапаном для спуску повітря, електронагрівачами.


Продукт надходить з основної ємності по впускному трубопроводу в бак, де підігрівається до заданої температури, після чого за допомогою насоса подається на змішувач. Електродвигун забезпечує задану частоту обертання ротора насоса через муфту. Датчик рівня запобігає падінню  рівня рідини нижче нагрівальних елементів.

  • Схема підключення БРД-250

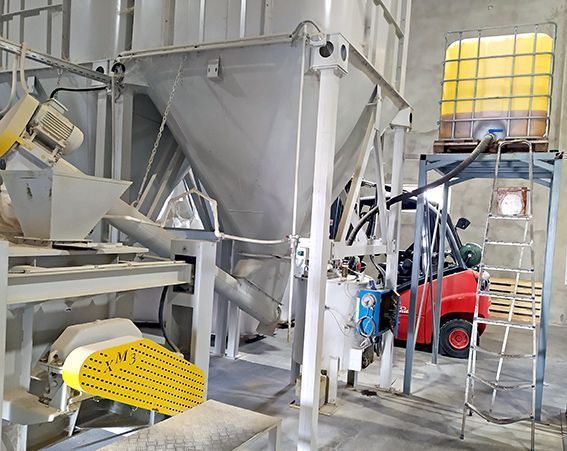

  • БРД-250 в роботі
  • БРД-250 нормаль
