ВМХ
ВМХ

Машина вимольна марки ВМХ призначена для відокремлення частинок ендосперму від оболонок подібних фракцій подертих систем при переробці зерна пшениці в сортове борошно.


Застосовується на підприємствах борошномельної промисловості з механічним та пневматичним транспортом.


Машина ВМХ призначена для експлуатації в районах з помірним кліматом, виготовляється у кліматичному виконанні у категорії 3 за ГОСТ 15150.



НАЙМЕНУВАННЯ ПАРАМЕТРА


ЗНАЧЕННЯ

Продуктивність, т/год

1,6

Встановлена потужність,  кВт

7,5

Частота обертання ротора, об/хв

1020

Призначення виробу

Машина вимольна марки ВМХ призначена для відокремлення частинок ендосперму від оболонок подібних фракцій подертих систем при переробці зерна пшениці в сортове борошно.


Застосовується на підприємствах борошномельної промисловості з механічним та пневматичним транспортом.


Машина ВМХ призначена для експлуатації в районах з помірним кліматом, повинна виготовлятись у кліматичному виконанні у категорії 3 за ГОСТ 15150.


Основні параметри ВМХ

НАЙМЕНУВАННЯ ПАРАМЕТРА

ЗНАЧЕННЯ

Продуктивність, т/год

1,6

Встановлена потужність,  кВт

7,5

Частота обертання ротора, об/хв

1020

Внутрішній діаметр ситового циліндра, мм

443

Довжина ситового циліндра, мм

1050

Габаритні  розміри,  мм:

- довжина

- ширина

- висота

1728

663

1350

Термін служби не менше, років

8

Вага, кг, не більше

600

Пристрій і робота

Машина ВМХ складається з: корпусу, ротора з бичами, сітчастого циліндра, приймального патрубка, живильника, лійки, огородження, натяжного гвинта, опорних підшипників, випускного патрубка.

У корпусі розташовані основний орган машини - бичовий ротор. Він має вал, хрестовини та бичі. Ротор встановлений у підшипникових вузлах, закріплених на торцевих стінках корпусу машини.

Обертання ротора машини здійснюється приводом через клинопасову передачу. Натяг клинових ременів проводиться за допомогою гвинтів натяжних.

Машина ВМХ працює за наступною схемою. Продукт надходить через приймальний патрубок, живильник в робочу зону, де продукту, бичами, розташованими на хрестовинах ротора, надається як обертальний, так і осьовий рух.

Процес відділення частинок ендосперму від оболонок відбувається в результаті інтенсивного удару бичів частинкам вихідного продукту в робочій зоні машини. Внаслідок інтенсивного удару бичів частинки ендосперму відокремлюються від оболонок (висівки) і разом з останніми відкидаються на сітчасту поверхню. Частинки ендосперму просіюються через отвори сита, потрапляють у вирву і далі самопливом виводяться з машини. Висівки йдуть сходом з сита і через випускний патрубок виводяться з машини.

Залежно від конкретного місця встановлення машини в технологічній схемі борошномельного заводу її комплектують одним із трьох видів сит: з отворами Ø 0,75 мм, або Ø 1,0 мм, або Ø 1,25 мм.

Увага! Якщо чомусь потрібно заміна одного бича 9, то обов'язково необхідно замінити також і протилежний бич.
За можливості, рекомендується замінити повний комплект. Після заміни бичів ротор необхідно динамічно збалансувати.


Сітчастий циліндр складається з двох половин, з'єднаних в горизонтальній площині. Циліндр кріпиться на живильнику і внутрішній стінці корпусу машини.

З метою рівномірного зношування поверхні рекомендується в процесі експлуатації повертати сітчастий циліндр на 180°.

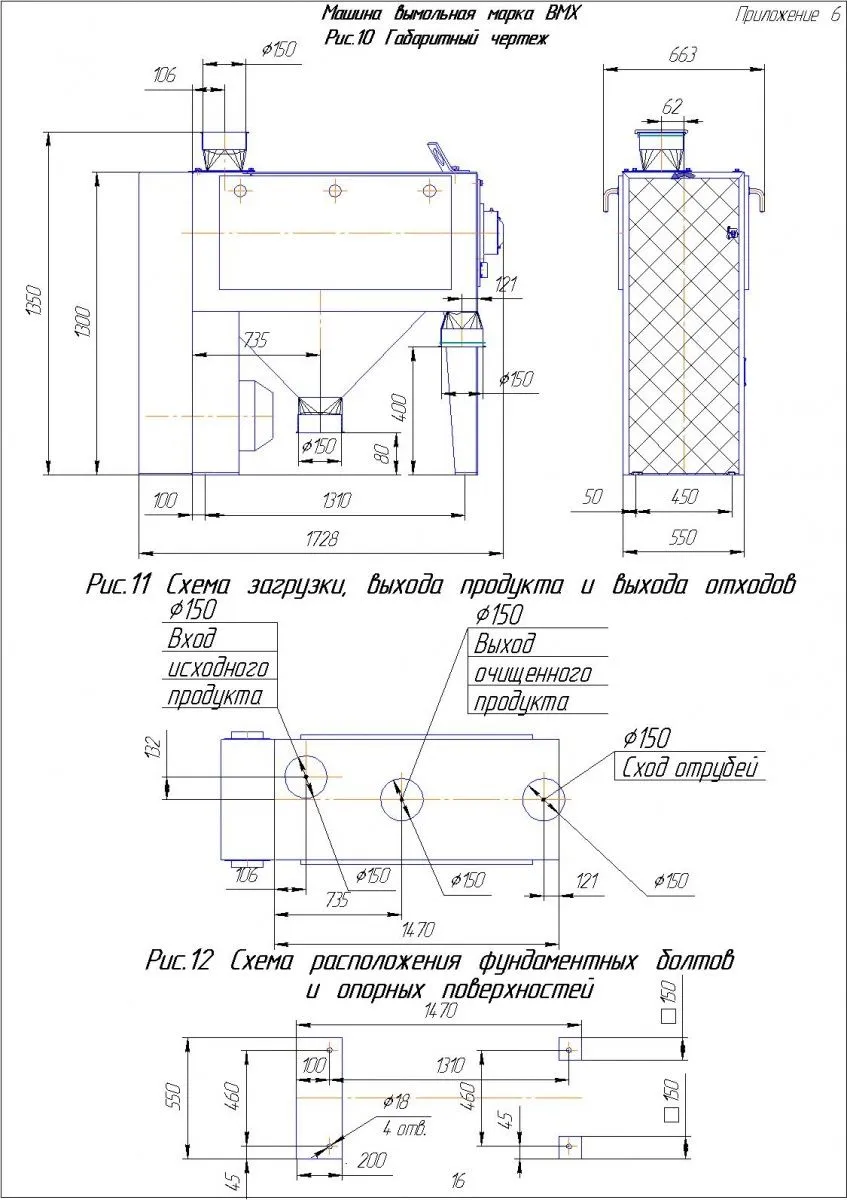

  • Габаритне креслення ВМХ
  • Нормаль ВМХ
